一、產品概述

二、應用行業

三、產品特征

四、產品種類

catalog

4
過濾器濾芯系統

一、SBL型籃式過濾器

SBL型籃式過濾器規格、型號及技術參數

注：以上圖片及參數僅供參考，可根據用戶工藝條件設計。

SBL Ⅱ型籃式過濾器

規格、型號及技術參數

注：以上圖片及參數僅供參考，可根據用戶工藝條件設計。

SBL Ⅲ型籃式過濾器

規格、型號及技術參數

注：以上圖片及參數僅供參考，可根據用戶工藝條件設計。

SBL Ⅳ型籃式過濾器

規格、型號及技術參數

注：以上圖片及參數僅供參考，可根據用戶工藝條件設計。

二、SBF精細過濾器

產品簡介

SBF系列精細過濾器是一種高精度的過濾裝置，主要由過濾介質、殼體及固定裝置等組件構成。流體從精細過濾器袋式過濾器藍式過濾器管道過濾器單袋式過濾器多袋式過濾器入口流經濾材后雜質截流在濾材表面及深層，清潔流體從出口流出，聚集在濾材上的雜質可用壓力氣或水蒸氣等反吹(濾袋除外)，使雜質脫離濾材，從排污口排出。反吹過程根據工藝需要可實現自動控制，實現自動反吹及遠程控制。

型號標注

SBF－L型精細過濾器

產品特點

1)其過濾介質由各種不同材質濾芯組成，可根據生產工藝選用。
2)本設備具有過濾面積大、壓損小、操作方便、分離效率高等優點，最高過濾精度可達0.3μm。

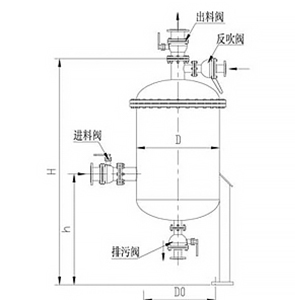

結構形式及外形尺寸

注：以上圖片及參數僅供參考，可根據用戶工藝條件設計。

三、SBD袋式過濾器

袋式過濾系統的原理

袋式過濾機是一種新型的過濾系統，濾機內部由金屬內網支撐著濾袋，液體由入口流進，經濾袋過濾后流出，雜質則被攔截在濾袋中，濾袋可更換或清洗后繼續使用。

產品簡介

SBD系列袋式過濾器主要由濾袋、濾框、殼體三部分組成一個簡便、高效、經濟的過濾系統，待物料由上進入濾袋，雜質被截留在袋內，從而得到干凈的流體。由于其操作方便、成本低廉、處理量大、過濾精度高，因而被廣泛應用于石油化工產品、油漆、食品、飲料、污水等方面的過濾。 SBD系列袋式過濾器適用于任何細微顆粒(<1000ppm)的過濾，精度范圍可從1至1000μm，處理從1至1000m3/h的液體過濾。

型號標注

SBD－O單袋式過濾器

規格、型號及技術參數

注：1、表中流量以水為計算依據，工作壓力≤1.0Mpa。2、以上圖片及參數僅供參考，可根據用戶工藝條件設計。

SBD－M多袋式過濾器

規格、型號及技術參數

注：1、表中流量以水為計算依據，工作壓力≤1.0Mpa。
2、以上圖片及參數僅供參考，可根據用戶工藝條件設計。

SBD－H并聯式袋式過濾器示意圖

四、過濾器濾芯系統

濾袋結構

一、作為微米級液濾袋的材料基本上有三種類型：
1.表面過濾材料：合成的不銹鋼的網狀材料只起到表面過濾的作用，單絲網狀材料是一種強度高、易清洗的編織材料，經熱定型后其孔徑尺寸能保持不變，每根絲均為單絲。這種過濾材料的過濾級別為25—800微米。
2.無紡材料：濾袋結構由立體高度蓬松性的纖維組成，具有高流速、高雜質捕捉—較大顆粒雜質被濾袋表面捕捉，而細微顆粒則被捕捉于深層濾材中，具有表面過濾和深層過濾雙重功效。
3.吸附過濾材料：聚丙烯纖維熔粘過濾材料，具有很強的吸附能力，可以從流動的液體中去除油類和碳氫化合物等污染物，在低壓差過濾過程中，這種材料制成的過濾袋能除去很細的固體微粒，而且效率很高。

濾材孔徑參照表

濾芯結構
